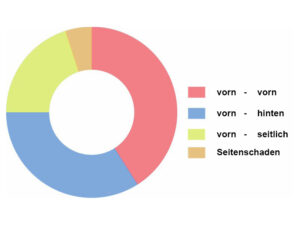

Eine der wichtigsten Komponenten der meisten Nutzfahrzeuge ist die Fahrerkabine. Bei nahezu der Hälfte aller Kollisionen und Unfälle mit Lkw-Beteiligung wird der vordere Fahrzeugbereich beschädigt. Dabei kommt es häufig nicht nur zu Verformungen des Rahmens, sondern auch zu erheblichen Schäden an der Fahrerkabine.
Planung der Position
Wie so oft gibt es unterschiedliche, teilweise sogar widersprüchliche Ansichten darüber, wie bei Verkehrsunfällen mit beschädigten Fahrzeugkabinen zu verfahren ist. Aufgrund ihrer beträchtlichen Größe und ihres Gewichts müssen sie jedoch besonders sorgfältig und umfassend behandelt werden.
Zwar kommen in der Praxis verschiedene, teils improvisierte Reparaturmethoden zum Einsatz, um die Struktur wieder in ihre ursprüngliche Form zu bringen, doch dürfen Wirtschaftlichkeit und Ergonomie dabei keinesfalls außer Acht gelassen werden.
Entgegen dem ersten Eindruck sind beide Begriffe nicht nur ähnlich, sondern eng miteinander verknüpft: Eine Reparatur kann nur dann wirtschaftlich durchgeführt werden, wenn den Mitarbeitenden ergonomisch geeignete Arbeitsbedingungen zur Verfügung stehen. Nur so lässt sich der Zeitaufwand für die Schadenbehebung auf ein Maß reduzieren, das die gesamte Reparatur wirtschaftlich sinnvoll macht.

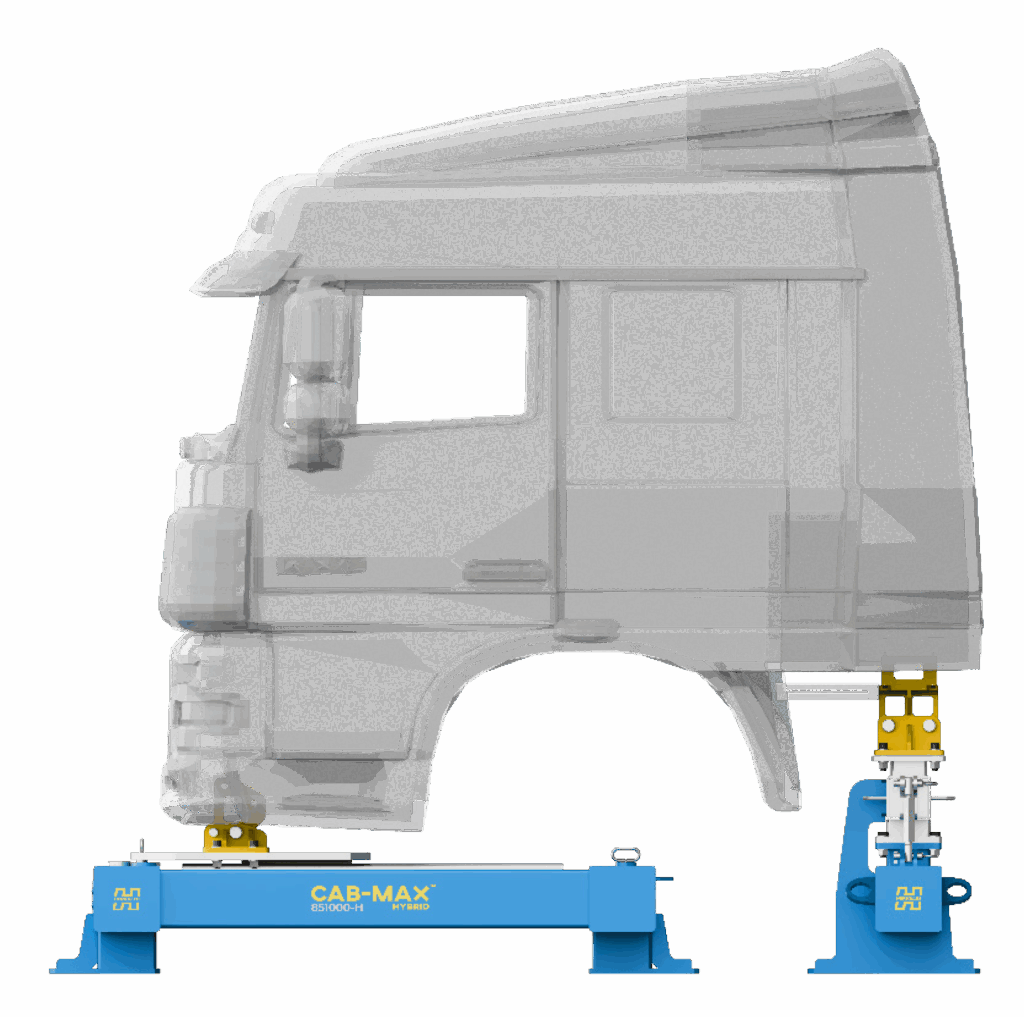

Foto: Fixierung des Fahrerhauses auf dem Reparaturstand in den Prozesshaltern. (Foto: Herkules TRUCK)
Lohnt es sich heutzutage noch, Kabinen zu reparieren?
Die Beantwortung dieser Frage ist alles andere als einfach. Sicherlich ist nicht jede Kabinenreparatur nach einem Unfall wirtschaftlich sinnvoll – und das gilt weit über die in diesem Artikel beschriebenen Aspekte hinaus. Dennoch lässt sich mit voller Überzeugung sagen, dass bei der Einrichtung einer Unfallreparaturabteilung alles darangesetzt werden sollte, die angebotenen Dienstleistungen so rentabel wie möglich zu gestalten.
Dies weitergedacht bedeutet: Ob und wie viel ein Unternehmen mit der Kabinenreparatur verdient, hängt in hohem Maße von den eingesetzten Technologien und der Organisation der Werkstatt ab. Hinzu kommen weitere entscheidende Faktoren wie der Qualifikationsgrad und die Ausbildung der Mitarbeitenden in der Schadensabteilung sowie ein effizient organisiertes Bestell- und Liefersystem für Ersatzteile – denn auch diese beeinflussen Zeitaufwand und Kosten erheblich.
Aus meiner langjährigen Erfahrung in Schulungen und Beratungen zu Investitionen und Technologie höre ich immer wieder gänzlich gegensätzliche Einschätzungen: Die einen behaupten, Kabinenreparaturen lohnten sich nicht, während andere einen Reparaturauftrag nach dem anderen abarbeiten. Wie ist das möglich? Haben beide Seiten recht – oder berechnen die einen ihre Kosten falsch?
Ich habe den Vorteil, bereits Hunderte von Unfallreparaturbetrieben gesehen zu haben. Häufig komme ich wieder mit Werkstätten in Kontakt, die ich schon in der Planungsphase begleitet habe. Bekanntlich ist es manchmal „unter der Lampe am dunkelsten“ – das heißt, Werkstattinhaber haben nicht immer einen objektiven Blick auf die tatsächlichen Abläufe und Ergebnisse ihres Betriebs.
Genau deshalb lohnt es sich, in regelmäßigen Abständen ein technologisches und wirtschaftliches Audit – ob formell oder informell – durchzuführen. Nur so stellt man sicher, dass das Unternehmen in der Realität wirtschaftet und Gewinne erzielt, statt in Wunschvorstellungen und Illusionen zu verharren.
Warum ist dieses Argument wichtig?
Meiner Meinung nach führt es direkt zur Antwort auf die Frage: Lohnt es sich, Kabinen zu reparieren?
Ja – aber nur dann, wenn der Betrieb professionell geplant, technisch sinnvoll ausgestattet und wirtschaftlich geführt wird.
Welches System soll ich wählen?
Welche technologischen Lösungen sich am besten eignen, hängt maßgeblich davon ab, in welchem Stadium der Betrieb um eine Abteilung für Kabinenreparaturen erweitert wird. Wie bei der Planung von Anlagen für die Rahmenrichttechnik empfiehlt es sich, dies idealerweise bereits in der Phase der technischen Gesamtplanung des Services zu berücksichtigen. Dies ist jedoch keine zwingende Voraussetzung – eine Erweiterung kann grundsätzlich jederzeit erfolgen.
Bodenmontierte Traversensysteme bieten eine besonders ergonomische und effiziente Lösung. Hierfür kann entweder der bereits vorhandene Fachwerkbereich genutzt werden, der für reguläre Rahmenreparaturen vorgesehen ist, oder es wird ein spezieller „kleiner Bodenrahmen“ mit Außenmaßen von etwa 5 × 5 m ausschließlich für Kabinenarbeiten eingerichtet.
Ist kein Bodenrahmen vorhanden, kann ein System aus Bodenankern zur Befestigung der Reparaturbeschläge und Zugtürme eingesetzt werden. Diese Lösung ist jedoch eher als Kompromiss zu betrachten.
Unabhängig von der konkreten Ausführung lassen sich Fixierungs- und Richtsysteme für Kabinen üblicherweise in drei Grundtypen einteilen:
-
Rahmensysteme
-
Traversensysteme
-
Rahmen mit Bodenrichtsystem
Das Rahmensystem ermöglicht die Fixierung der Kabine an definierten Prozesspunkten und deren Stabilisierung, sodass Reparaturen mithilfe hydraulischer Türme durchgeführt werden können. Dieses Prinzip ähnelt den Reparaturrahmen von Fahrzeugen bis 3,5 t und ist grundsätzlich gut bekannt. Zu beachten ist jedoch, dass der kompakte Rahmen den Zugang zur Unterseite der Kabine deutlich einschränkt.
Eine besonders interessante Lösung stellt das Traversensystem (Kreuzkopfsystem) dar. Sein größter Vorteil liegt in der hohen Mobilität der Systemkomponenten sowie im geringen Platzbedarf bei der Lagerung – ein entscheidender Vorteil für kleinere Werkstätten, die Kabinenreparaturen nur gelegentlich durchführen. Zudem bietet es großzügigen Zugang zur Bodenstruktur der Kabine, was zusätzliche Instandsetzungsarbeiten deutlich erleichtert.
Ein Nachteil dieses Systems ist allerdings das Fehlen spezieller Halterungen für die Klammern, die zur exakten Darstellung und Fixierung der Formmuster der Bodenplatte benötigt werden.

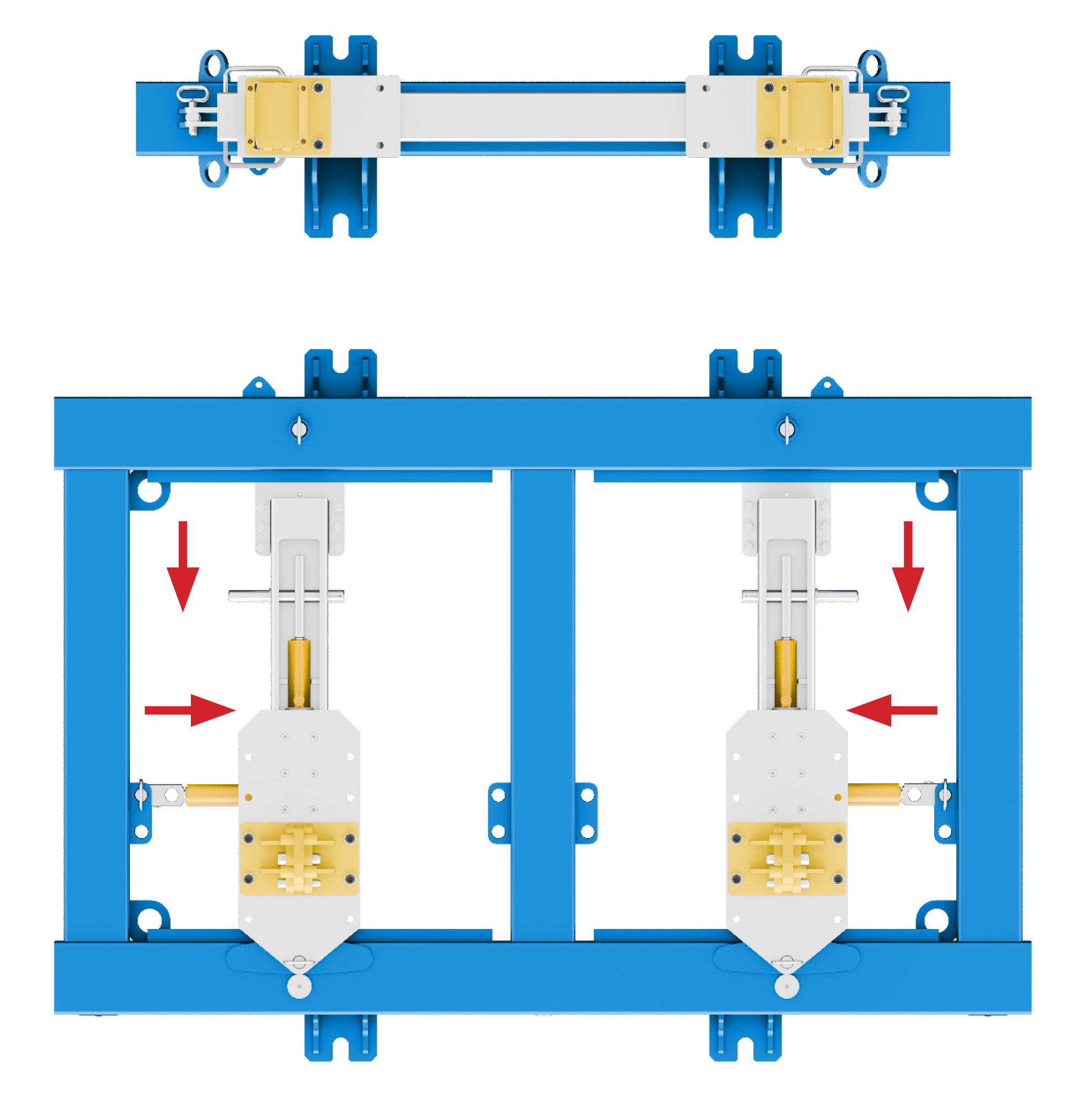

Abb. Rahmensystem mit Bodenbegradigung. (HERKULES-LKW)
Das Kabinenreparatursystem, das eine Kombination aus Rahmen- und Traversentechnik darstellt, ist zusätzlich mit einem hydraulischen System zur Reparatur der Bodenplatte ausgestattet. Die Konstruktion dieser Geräte ermöglicht zudem den Einsatz spezieller Halterungssysteme für einzelne Kabinenmodelle. Dadurch lässt sich die Form der Bodenplatte exakt abbilden – insbesondere die Positionen der Befestigungspunkte für Scharniere und Verschlüsse.
Wie bekannt, sind genau diese vier zentralen Bereiche der Bodenwanne entscheidend dafür, ob das Fahrerhaus anschließend korrekt und sicher am Fahrzeugrahmen montiert werden kann.
Hydraulische Türme und zusätzliche Instrumentierung
Unabhängig vom gewählten Befestigungssystem kommen in allen Varianten die gleichen hydraulischen Zugtürme zum Einsatz. Die Auswahl der jeweiligen Zusatzausrüstung hängt dabei ausschließlich von den finanziellen Möglichkeiten und dem aktuellen Reparaturbedarf ab.
Im Optimalfall umfasst der Ausrüstsatz zwei Zugtürme, die ein hydraulisches Zylindersystem zum Richten der Bodenplatte bedienen, sowie ein Set hydraulischer Spreizwerkzeuge.
Unverzichtbar sind außerdem Halterungen zur Fixierung der Kabine auf dem Rahmen sowie Blechzughalterungen, die direkt am Kabinenaufbau befestigt werden.
Die Reparatur von Karosserieteilen erfordert den Einsatz moderner und präziser Werkzeuge. Dazu gehören Inverterschweißgeräte sowie spezialisierte Trennwerkzeuge für die Demontage beschädigter Komponenten. Auch der Einsatz von Löttechnik ist heute Standard. Ergänzend dazu erweist sich eine Meßlehre als äußerst hilfreich, um Formen und Konturen exakt nachzuführen.
Diese Technologien können jedoch nur dann ihr volles Potenzial entfalten, wenn sie von qualifizierten und geschulten Mitarbeitern eingesetzt werden. Erst das Zusammenspiel moderner Ausrüstung und fachkundiger Bedienung gewährleistet die Wirtschaftlichkeit des gesamten Reparaturprozesses.
Zusätzliche Ausrüstung
Eine leistungsfähige Reparaturstation besteht nicht nur aus dem Befestigungs- und Reparatursystem sowie den entsprechenden Anbaugeräten. Ebenso wichtig ist eine durchdachte Logistik. Diese umfasst sowohl ausreichend Lagerflächen für große Bauteile als auch Lösungen für eine ergonomische und sichere Demontage, Handhabung und Montage der Kabinen sowie ihrer einzelnen Komponenten.
Nach Abschluss der strukturellen Reparaturen müssen Vorbereitungsarbeiten für die Lackierung erfolgen. Aufgrund der Größe vieler Fahrerkabinen sind dafür großzügige Arbeitsbereiche, stabile Arbeitsbühnen und geeignete Zusatzeinrichtungen erforderlich. Es empfiehlt sich zudem, Transportwagen vorzusehen, um die Kabinen effizient vom Bereich der Lackiervorbereitung zur Lackierabteilung und anschließend – fertig lackiert und vormontiert – zur Endmontagestation am Fahrzeug zu bewegen.
Alle organisatorischen und logistischen Elemente einer solchen Reparaturstation müssen vorhanden sein und optimal ineinandergreifen, damit die wirtschaftlichen Abläufe funktionieren und letztlich messbare finanzielle Ergebnisse – also Gewinn – erzielt werden können. Neben den technischen Aspekten der Ausstattung spielt auch die qualifizierte Umsetzung und Schulung des Personals eine zentrale Rolle. Dieser Faktor ist ebenso wichtig und wertschöpfend wie die Anschaffung eines leistungsfähigen Reparatursystems selbst.
